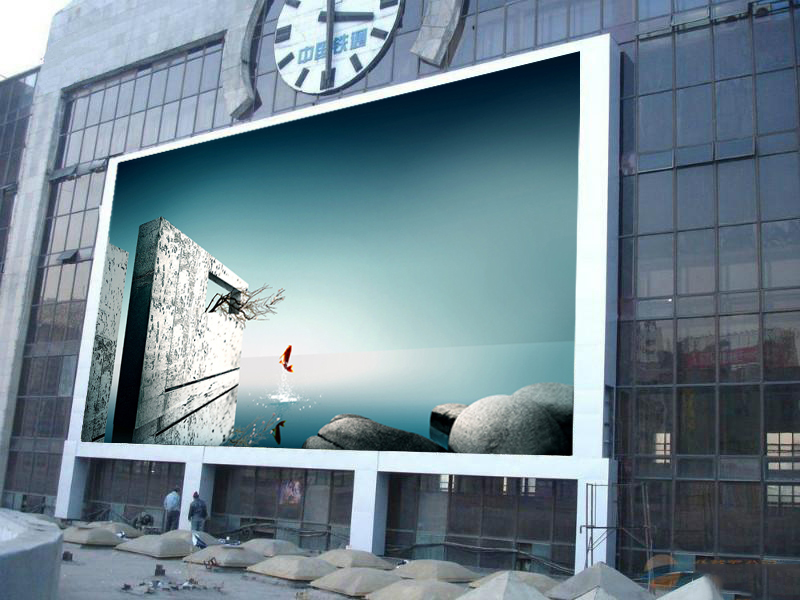

一些朋友已經多次提到如何安裝LED顯示屏？今天，我們以圖文形式了解一下led顯示屏的安裝。通常，常用的方法會選擇框架
、單元板、扁平電纜、電源、控製卡、處理器、控製計算機等材料自行組裝LED顯示屏。我們如何將一塊模塊組裝成一個大型LED顯示屏並正常使用？以下是安裝步驟。

1.首先，拚接切割的型材，即組裝顯示屏的外框。市場上的一般型材都是方形和圓形的
，但組裝方法是相同的。根據LED顯示屏的尺寸CAD圖選擇鋼結構材料（40*40*1.5mm方管），然後將材料切割成相應尺寸並焊接成場形
，誤差不超過1mm。CAD結構設計圖與主框架焊接，焊接框架固定在牆上。

2.組裝好外框後，將P10單元板放在框架中（注意框架的前側和後側
，凹槽側為前側）。此時
，背條的安裝位置相當準確，從而避免了全部錯誤更換的麻煩。

3.背條固定後，拆下框架並安裝磁鐵
，如下圖所示：

4.固定單元板

5.連接扁平電纜、上下電源電纜

6.固定顯示器電源和LED控製卡，並將LED控製卡與電源線連接。使用電源線連接LED控製卡和附近的單元板，控製卡上標記正負極

7.顯示電源連接到顯示單元板。注意正負極。建議使用SVV2*1.0軟芯線
，即1根方形雙股軟芯線。根據屏幕大小選擇主電源。

8.控製卡與單元板的扁平電纜連接（特別重要）。在連接之前

，請仔細閱讀，直到您明白屏幕沒有固定在牆上。這是最關鍵的一步。您可以通過測試按鈕檢查屏幕是否安裝正確。

9.數據電纜（短距離通常超過5類網線）。通常使用串行端口2、3、5交叉電纜和並行電纜。軟件CD上通常有接線說明
